H-T-I-150
Art.-Nr. 104099

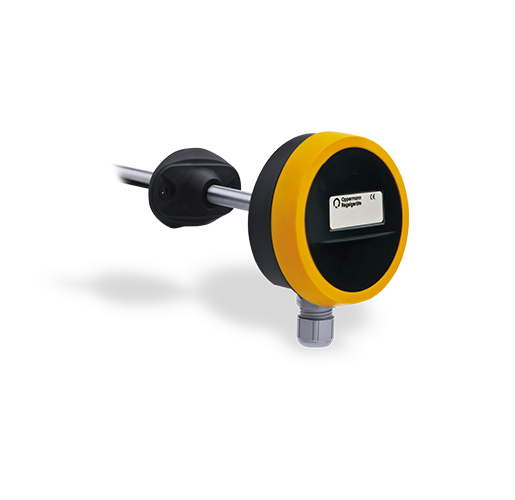

Kanalfeuchte-Fühler 1 Ausgang 0-10 V, 4-20 mA umschaltbar
Zur Messung von relativer Luftfeuchtigkeit
in Lüftungskanälen.
Messbereich Feuchte: 0-100 % rH.
Toleranz Feuchte: +/- 3% rH bei 25°C und 20-80% rH
Offset über Drehschalter einstellbar,
mit unverlierbarem Drehdeckel.
8 Deckelpositionen wählbar.
5-Punktkalibrierung über optionales Display mögl.
Incl. verstellbarem Montageflansch F-10.
Ausgangssignal linear durch Mikroprozessortechnik.
Versorgungsspannung 15-30 V AC/DC.
Stromaufnahme: 40 mA (24VAC)/ 15mA (24VDC).
Fühlerdurchmesser 10 mm, Fühlerlänge 150 mm.
Gehäuse: Unterteil: PBT, Farbe ähnl. RAL 7016.
Deckel: PC, Farbe ähnl. RAL 7016.
Ring: PBT, Farbe ähnl. RAL 1003.
Schutzart IP 65 (inkl. Dichtring).
Zugentlastung M 16.
Schnellverdrahtung durch Federklemmen 0,2-1,5 mm².
Isolationswiderstand: 100 MOhm, 20°C, 500 V DC.
Zulässige Umgebungsbedingungen: - 20°C bis 70°C.
0 – 95 %RH (nicht kondensierend).
Datenblatt Nr. 20916
Zur Messung von relativer Luftfeuchtigkeit
in Lüftungskanälen.
Messbereich Feuchte: 0-100 % rH.
Toleranz Feuchte: +/- 3% rH bei 25°C und 20-80% rH
Offset über Drehschalter einstellbar,
mit unverlierbarem Drehdeckel.
8 Deckelpositionen wählbar.
5-Punktkalibrierung über optionales Display mögl.
Incl. verstellbarem Montageflansch F-10.
Ausgangssignal linear durch Mikroprozessortechnik.
Versorgungsspannung 15-30 V AC/DC.
Stromaufnahme: 40 mA (24VAC)/ 15mA (24VDC).

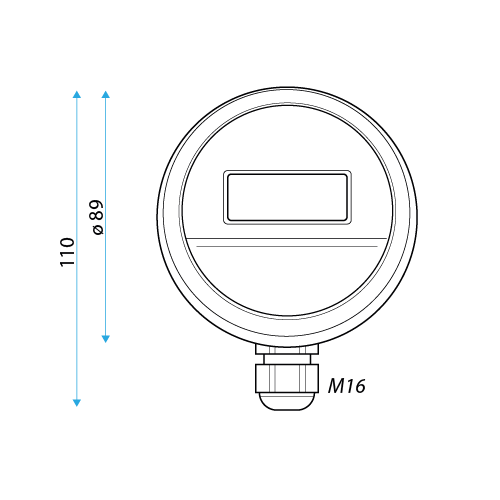

Fühlerdurchmesser 10 mm, Fühlerlänge 150 mm.
Gehäuse: Unterteil: PBT, Farbe ähnl. RAL 7016.
Deckel: PC, Farbe ähnl. RAL 7016.
Ring: PBT, Farbe ähnl. RAL 1003.
Schutzart IP 65 (inkl. Dichtring).
Zugentlastung M 16.
Schnellverdrahtung durch Federklemmen 0,2-1,5 mm².
Isolationswiderstand: 100 MOhm, 20°C, 500 V DC.
Zulässige Umgebungsbedingungen: - 20°C bis 70°C.
0 – 95 %RH (nicht kondensierend).
Datenblatt Nr. 20916
Einzelpreis
CHF 190.70
Rabattgruppe: ARG022
Kanalfeuchte-Fühler 1 Ausgang 0-10 V, 4-20 mA umschaltbar
Zur Messung von relativer Luftfeuchtigkeit
in Lüftungskanälen.
Messbereich Feuchte: 0-100 % rH.
Toleranz Feuchte: +/- 3% rH bei 25°C und 20-80% rH
Offset über Drehschalter einstellbar,
mit unverlierbarem Drehdeckel.
8 Deckelpositionen wählbar.
5-Punktkalibrierung über optionales Display mögl.
Incl. verstellbarem Montageflansch F-10.
Ausgangssignal linear durch Mikroprozessortechnik.
Versorgungsspannung 15-30 V AC/DC.
Stromaufnahme: 40 mA (24VAC)/ 15mA (24VDC).
Fühlerdurchmesser 10 mm, Fühlerlänge 150 mm.
Gehäuse: Unterteil: PBT, Farbe ähnl. RAL 7016.
Deckel: PC, Farbe ähnl. RAL 7016.
Ring: PBT, Farbe ähnl. RAL 1003.
Schutzart IP 65 (inkl. Dichtring).
Zugentlastung M 16.
Schnellverdrahtung durch Federklemmen 0,2-1,5 mm².
Isolationswiderstand: 100 MOhm, 20°C, 500 V DC.
Zulässige Umgebungsbedingungen: - 20°C bis 70°C.
0 – 95 %RH (nicht kondensierend).
Datenblatt Nr. 20916
Zur Messung von relativer Luftfeuchtigkeit
in Lüftungskanälen.
Messbereich Feuchte: 0-100 % rH.
Toleranz Feuchte: +/- 3% rH bei 25°C und 20-80% rH
Offset über Drehschalter einstellbar,
mit unverlierbarem Drehdeckel.
8 Deckelpositionen wählbar.
5-Punktkalibrierung über optionales Display mögl.
Incl. verstellbarem Montageflansch F-10.
Ausgangssignal linear durch Mikroprozessortechnik.
Versorgungsspannung 15-30 V AC/DC.
Stromaufnahme: 40 mA (24VAC)/ 15mA (24VDC).
Fühlerdurchmesser 10 mm, Fühlerlänge 150 mm.
Gehäuse: Unterteil: PBT, Farbe ähnl. RAL 7016.
Deckel: PC, Farbe ähnl. RAL 7016.
Ring: PBT, Farbe ähnl. RAL 1003.
Schutzart IP 65 (inkl. Dichtring).
Zugentlastung M 16.
Schnellverdrahtung durch Federklemmen 0,2-1,5 mm².
Isolationswiderstand: 100 MOhm, 20°C, 500 V DC.
Zulässige Umgebungsbedingungen: - 20°C bis 70°C.
0 – 95 %RH (nicht kondensierend).
Datenblatt Nr. 20916
| Ausgänge 1: |
Messsignal 0..10 V / 4...20 mA (umschaltbar) |
|---|---|
| Messbereich 1: |
0...100 %RH |
| Messelement 1 : |
Digitaler Feuchtesensor |
| Messmedium 1: |
Luft |
| Schutzart 1: |
IP65 |
| Spannungsversorgung 1: |
24 V AC/DC |
| Zul. Medientemperatur 1: |
-40...+100 °C |
Datenblatt 20916 - OPP-SENS® Feuchte-Fühler H-... (relative Feuchte)
Flyer OPP-SENS® NFC
Katalog 2025 (PDF)
Blätterkatalog 2025
Preisliste 2025
Technische Daten
| Ausgänge 1: |
Messsignal 0..10 V / 4...20 mA (umschaltbar) |
|---|---|
| Messbereich 1: |
0...100 %RH |
| Messelement 1 : |
Digitaler Feuchtesensor |
| Messmedium 1: |
Luft |
| Schutzart 1: |
IP65 |
| Spannungsversorgung 1: |
24 V AC/DC |
| Zul. Medientemperatur 1: |
-40...+100 °C |
Downloads
Datenblatt 20916 - OPP-SENS® Feuchte-Fühler H-... (relative Feuchte)
Flyer OPP-SENS® NFC
Katalog 2025 (PDF)
Blätterkatalog 2025
Preisliste 2025
D-NFC - Display OPP-SENS
Anzeige- & Bedieneinheit. Mit NFC-Interface und kapazitivem Taster.
Passt auf alle runden Anschlussköpfe von Fühlern
mit aktiven Ausgängen. Die Einheit wird mit Flach-
bandkabel und verpolsicherem Stecker auf die
Elektronikplatine gesteckt und ist ohne Anpassung
betriebsbereit (Autoadapt). Die entsprechenden Messwerte
des jeweiligen Transmitters werden automatisch
angezeigt. Die Einheit verfügt über einen
kapazitiven Taster.
Das Display hat eine NFC-Schnittstelle.
Bei Bus-Transmittern können alle Parameter wie
BUS-Adresse, Baudrate etc. direkt eingestellt
werden. Auch die 5-Punkt-Kalibrierung erfolgt über
diese Einheit. Schutzart IP65 durch integrierte
Dichtung.
Einsatz zur Konfiguration und Kalibrierung:
Mehrere Fühler können nacheinander mit einer
Einheit konfiguriert und danach mit dem normalen
Deckel verschlossen betrieben werden.
Einsatz als Istwertanzeige:
Das Display ersetzt den Deckel dauerhaft.
Datenblatt: 20902
Passt auf alle runden Anschlussköpfe von Fühlern
mit aktiven Ausgängen. Die Einheit wird mit Flach-
bandkabel und verpolsicherem Stecker auf die
Elektronikplatine gesteckt und ist ohne Anpassung
betriebsbereit (Autoadapt). Die entsprechenden Messwerte
des jeweiligen Transmitters werden automatisch
angezeigt. Die Einheit verfügt über einen
kapazitiven Taster.
Das Display hat eine NFC-Schnittstelle.
Bei Bus-Transmittern können alle Parameter wie
BUS-Adresse, Baudrate etc. direkt eingestellt
werden. Auch die 5-Punkt-Kalibrierung erfolgt über
diese Einheit. Schutzart IP65 durch integrierte
Dichtung.
Einsatz zur Konfiguration und Kalibrierung:
Mehrere Fühler können nacheinander mit einer
Einheit konfiguriert und danach mit dem normalen
Deckel verschlossen betrieben werden.
Einsatz als Istwertanzeige:
Das Display ersetzt den Deckel dauerhaft.
Datenblatt: 20902
D - Display OPP-SENS
Anzeige- & Bedieneinheit beleuchtbar. Mit Autoadapt und kapazitiven Tasten.
Passt auf alle runden Anschlussköpfe von Fühlern
mit aktiven Ausgängen. Die Einheit wird mit Flach-
bandkabel und verpolsicherem Stecker auf die
Elektronikplatine gesteckt und ist ohne Anpassung
betriebsbereit (Autoadapt). Das entsprechende Menü
des jeweiligen Transmitters wird automatisch
angezeigt. Die Einheit ist beleuchtbar
(nur bei 3-Leiter Anschluss) und verfügt über
kapazitive Taster. Beleuchtungszeit, Kontrast und
Temperatureinheit sind über das Menü einstellbar.
Bei Bus-Transmittern können alle Parameter wie
BUS-Adresse, Baudrate etc. direkt eingestellt
werden. Auch die 5-Punkt-Kalibrierung erfolgt über
diese Einheit. Schutzart IP65 durch integrierte
Dichtung.
Einsatz zur Konfiguration und Kalibrierung:
Mehrere Fühler können nacheinander mit einer
Einheit konfiguriert und danach mit dem normalen
Deckel verschlossen betrieben werden.
Einsatz als Istwertanzeige:
Das Display ersetzt den Deckel dauerhaft.
Datenblatt: 20902
Passt auf alle runden Anschlussköpfe von Fühlern
mit aktiven Ausgängen. Die Einheit wird mit Flach-
bandkabel und verpolsicherem Stecker auf die
Elektronikplatine gesteckt und ist ohne Anpassung
betriebsbereit (Autoadapt). Das entsprechende Menü
des jeweiligen Transmitters wird automatisch
angezeigt. Die Einheit ist beleuchtbar
(nur bei 3-Leiter Anschluss) und verfügt über
kapazitive Taster. Beleuchtungszeit, Kontrast und
Temperatureinheit sind über das Menü einstellbar.
Bei Bus-Transmittern können alle Parameter wie
BUS-Adresse, Baudrate etc. direkt eingestellt
werden. Auch die 5-Punkt-Kalibrierung erfolgt über
diese Einheit. Schutzart IP65 durch integrierte
Dichtung.
Einsatz zur Konfiguration und Kalibrierung:
Mehrere Fühler können nacheinander mit einer
Einheit konfiguriert und danach mit dem normalen
Deckel verschlossen betrieben werden.
Einsatz als Istwertanzeige:
Das Display ersetzt den Deckel dauerhaft.
Datenblatt: 20902
HT-SF3
Sinterfilter Kunststoff (ohne Zwischenstück)
Schützt den Sensor vor Verschmutzung.
Gewinde passt auf alle OPP-SENS Feuchte-Fühler.
Datenblatt Nr. 20909
Schützt den Sensor vor Verschmutzung.
Gewinde passt auf alle OPP-SENS Feuchte-Fühler.
Datenblatt Nr. 20909
