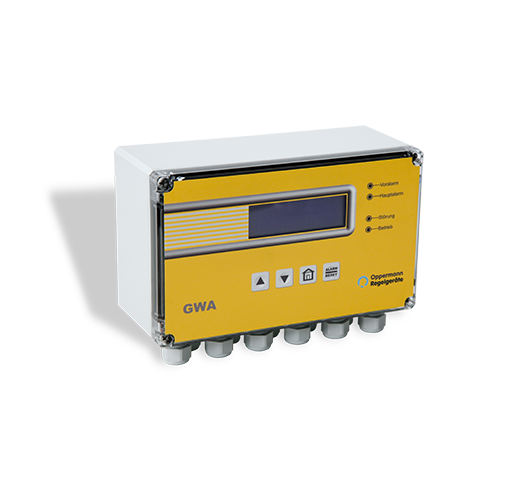

GWA M 3.6
Art.-Nr. 100868
Gaswarngerät Kompaktausführung im Wandaufbaugehäuse
Zum Anschluss von 1 bis 10 Gasmessfühlern
in Mod-Bus-Technologie
zur Überwachung der Luft auf brennbare Gase
und toxische Konzentrationen
Kunststoffwandgehäuse aus ABS
Abmessungen: 200 x 145 x 87 mm (BxHxT)
Schutzart IP 65
Versorgungsspannung 230 V AC oder 24 V DC
oder 230 V AC mit Notstromversorgung 24 V DC
2 programmierbare Alarmschaltpunkte pro Messstelle
für Vor- und Hauptalarm
Konfiguration und Datenauslese mittels PC-Software
Eingänge: Modbusfähige Gasmessfühler
Hupenentriegelungstaster
Ausgänge: Relais EPU Voralarm
Relais EPU Hauptalarm
Relais EPU Warntransp. taktend
oder dauernd programmierbar<
Zum Anschluss von 1 bis 10 Gasmessfühlern
in Mod-Bus-Technologie
zur Überwachung der Luft auf brennbare Gase
und toxische Konzentrationen
Kunststoffwandgehäuse aus ABS
Abmessungen: 200 x 145 x 87 mm (BxHxT)
Schutzart IP 65
Versorgungsspannung 230 V AC oder 24 V DC
oder 230 V AC mit Notstromversorgung 24 V DC
2 programmierbare Alarmschaltpunkte pro Messstelle
für Vor- und Hauptalarm
Konfiguration und Datenauslese mittels PC-Software
Eingänge: Modbusfähige Gasmessfühler
Hupenentriegelungstaster
Ausgänge: Relais EPU Voralarm
Relais EPU Hauptalarm
Relais EPU Warntransp. taktend
oder dauernd programmierbar<
Einzelpreis
CHF 776.20
Rabattgruppe: ARG03
Gaswarngerät Kompaktausführung im Wandaufbaugehäuse
Zum Anschluss von 1 bis 10 Gasmessfühlern
in Mod-Bus-Technologie
zur Überwachung der Luft auf brennbare Gase
und toxische Konzentrationen
Kunststoffwandgehäuse aus ABS
Abmessungen: 200 x 145 x 87 mm (BxHxT)
Schutzart IP 65
Versorgungsspannung 230 V AC oder 24 V DC
oder 230 V AC mit Notstromversorgung 24 V DC
2 programmierbare Alarmschaltpunkte pro Messstelle
für Vor- und Hauptalarm
Konfiguration und Datenauslese mittels PC-Software
Eingänge: Modbusfähige Gasmessfühler
Hupenentriegelungstaster
Ausgänge: Relais EPU Voralarm
Relais EPU Hauptalarm
Relais EPU Warntransp. taktend
oder dauernd programmierbar<
Zum Anschluss von 1 bis 10 Gasmessfühlern
in Mod-Bus-Technologie
zur Überwachung der Luft auf brennbare Gase
und toxische Konzentrationen
Kunststoffwandgehäuse aus ABS
Abmessungen: 200 x 145 x 87 mm (BxHxT)
Schutzart IP 65
Versorgungsspannung 230 V AC oder 24 V DC
oder 230 V AC mit Notstromversorgung 24 V DC
2 programmierbare Alarmschaltpunkte pro Messstelle
für Vor- und Hauptalarm
Konfiguration und Datenauslese mittels PC-Software
Eingänge: Modbusfähige Gasmessfühler
Hupenentriegelungstaster
Ausgänge: Relais EPU Voralarm
Relais EPU Hauptalarm
Relais EPU Warntransp. taktend
oder dauernd programmierbar<
| Ausgänge 1: |
Relaisausgänge |
|---|---|
| Display: |
ja |
| Eingänge 1: |
externer Reset |
| Schnittstelle 1: |
Modbus |
| Schutzart 1: |
IP54 |
| Spannungsversorgung 1: |
230 VAC |
| Zul. Medientemperatur 1: |
0…+40 °C |
Datenblatt 30109 - OPP-SOR® Gaswarngerät GWA M 3.6
Flyer OPP-SOR®
Katalog 2025 (PDF)
Leitfaden GWA – Leitfaden zur Projektierung von Gaswarnanlagen
Blätterkatalog 2025
EU-Konformität_GWA-M-3-6_2021-04-26
Wichtige Montagehinweise GWA/TGÜ 3.6
GWA M 3.6 Bus-Protokoll
GWA M3.6 Bedienungsanleitung
Preisliste 2025
Technische Daten
| Ausgänge 1: |
Relaisausgänge |
|---|---|
| Display: |
ja |
| Eingänge 1: |
externer Reset |
| Schnittstelle 1: |
Modbus |
| Schutzart 1: |
IP54 |
| Spannungsversorgung 1: |
230 VAC |
| Zul. Medientemperatur 1: |
0…+40 °C |
Downloads
Datenblatt 30109 - OPP-SOR® Gaswarngerät GWA M 3.6
Flyer OPP-SOR®
Katalog 2025 (PDF)
Leitfaden GWA – Leitfaden zur Projektierung von Gaswarnanlagen
Blätterkatalog 2025
EU-Konformität_GWA-M-3-6_2021-04-26
Wichtige Montagehinweise GWA/TGÜ 3.6
GWA M 3.6 Bus-Protokoll
GWA M3.6 Bedienungsanleitung
Preisliste 2025
GMF-MOD-HUB-01
8-fach Modbus Hub Zubehör OPP-SOR Gaswarnanlagen.
Speziell zur Umrüstung in Analogtechnik
sternförmig verdrahteter
Anlagen auf Bustechnologie.
Bis zu 8 Sensoren GMF-MOD anschliessbar.
Versorgungsspannung: 24 VDC.
LED-Anzeigen: Betrieb (grün).
Gehäuseoberteil: PC, Lichtgrau.
Gehäuseunterteil: PPO, Schwarz.
Zul. Umgebungstemperatur: 0 – 40 °C.
Abmessungen (B x H x T): ca. 160 x 90 x 60 mm.
Gewicht: ca. 0,3 kg.
Datenblatt-Nr. 36410.
Speziell zur Umrüstung in Analogtechnik
sternförmig verdrahteter
Anlagen auf Bustechnologie.
Bis zu 8 Sensoren GMF-MOD anschliessbar.
Versorgungsspannung: 24 VDC.
LED-Anzeigen: Betrieb (grün).
Gehäuseoberteil: PC, Lichtgrau.
Gehäuseunterteil: PPO, Schwarz.
Zul. Umgebungstemperatur: 0 – 40 °C.
Abmessungen (B x H x T): ca. 160 x 90 x 60 mm.
Gewicht: ca. 0,3 kg.
Datenblatt-Nr. 36410.
NTG03-24VDC-36W Netzteil IP66
Ausgang 24 V DC 36 W Zubehör OPP-SOR Gaswarnanlagen.
Speziell zur Spannungsversorgung von
Gasmessfühlern der GMF-MOD-IR-Reihe,
wenn mehr als 7 Stück an einer GWA-M3.6
betrieben werden sollen.
Versorgungsspannung: 230 VAC +10% /-15%, 50–60 Hz.
Ausgangsleistung: max. 36 W (24 V DC).
LED-Anzeigen: Betrieb (grün).
Gehäuse: PS, grau, IP 66.
Zul. Umgebungstemperatur: -10 – +40 °C.
Abmessungen (B x H x T): ca. 180 x 130 x 90 mm.
Gewicht: ca. 0,8 kg.
Datenblatt-Nr. 36401.
Speziell zur Spannungsversorgung von
Gasmessfühlern der GMF-MOD-IR-Reihe,
wenn mehr als 7 Stück an einer GWA-M3.6
betrieben werden sollen.
Versorgungsspannung: 230 VAC +10% /-15%, 50–60 Hz.
Ausgangsleistung: max. 36 W (24 V DC).
LED-Anzeigen: Betrieb (grün).
Gehäuse: PS, grau, IP 66.
Zul. Umgebungstemperatur: -10 – +40 °C.
Abmessungen (B x H x T): ca. 180 x 130 x 90 mm.
Gewicht: ca. 0,8 kg.
Datenblatt-Nr. 36401.
GMF-MOD-ABK-01
Analog-Bus-Konverter zur Einbindung in GWA M 3.6
Für die Anbindung von konventionellen
Gasmessfühlern mit analogen Stromausgang
4-20mA an die GWA M3.6.
An ein ABK kann 1 konv. GMF
angeschlossen werden. Der Stromwert
wird in ein digitales Bussignal gewandelt
und an die GWA M3.6 übertragen.
Stromwerte < 3,6mA
erzeugt einen Offset-Fehler.
Versorgungsspannung 24 V DC.
Mit Kabelverschraubung M16,
Schutzart Kunststoffgehäuse IP65.
Datenblatt-Nr. 36411
Für die Anbindung von konventionellen
Gasmessfühlern mit analogen Stromausgang
4-20mA an die GWA M3.6.
An ein ABK kann 1 konv. GMF
angeschlossen werden. Der Stromwert
wird in ein digitales Bussignal gewandelt
und an die GWA M3.6 übertragen.
Stromwerte < 3,6mA
erzeugt einen Offset-Fehler.
Versorgungsspannung 24 V DC.
Mit Kabelverschraubung M16,
Schutzart Kunststoffgehäuse IP65.
Datenblatt-Nr. 36411
HP 1.1
Warnhupe 230V AC
Schallpegel 92 dB in 1m Entfernung,
Material: ABS grau, schlagfest,
Schutzart IP 43
Abm.: 70x170x78mm (BxHxT)
Datenblatt-Nr.36218
Schallpegel 92 dB in 1m Entfernung,
Material: ABS grau, schlagfest,
Schutzart IP 43
Abm.: 70x170x78mm (BxHxT)
Datenblatt-Nr.36218
HP 1.3
Warnhupe 24 V DC
Schallpegel 92 dB in 1m Entfernung,
Material: ABS grau, schlagfest,
Schutzart IP 43
Abm.: 70x170x78mm (BxHxT)
Datenblatt-Nr.36218
Schallpegel 92 dB in 1m Entfernung,
Material: ABS grau, schlagfest,
Schutzart IP 43
Abm.: 70x170x78mm (BxHxT)
Datenblatt-Nr.36218
HP AM 1.1 N
Warnhupe für Aussenmontage 230V AC
Schallpegel 100 dB in 1m Entfernung
mit 3 verschiedenen Tönen einschl. Summer-Ton
Material: ABS grau, schlagfest
Schutzart IP 65
Abm.: 84 x 94 x 177 mm (BxHxT)
Datenblatt-Nr.36221
Schallpegel 100 dB in 1m Entfernung
mit 3 verschiedenen Tönen einschl. Summer-Ton
Material: ABS grau, schlagfest
Schutzart IP 65
Abm.: 84 x 94 x 177 mm (BxHxT)
Datenblatt-Nr.36221
HP AM 1.3 N
Warnhupe für Aussenmontage 24 V AC/DC
Schallpegel 100 dB in 1m Entfernung
mit 3 verschiedenen Tönen einschl. Summer-Ton
Material: ABS grau, schlagfest
Schutzart IP 65
Abm.: 84 x 94 x 177 mm (BxHxT)
Datenblatt-Nr.36221
Schallpegel 100 dB in 1m Entfernung
mit 3 verschiedenen Tönen einschl. Summer-Ton
Material: ABS grau, schlagfest
Schutzart IP 65
Abm.: 84 x 94 x 177 mm (BxHxT)
Datenblatt-Nr.36221
MSG 1.1 N
Mehrtonsignalgeber rot 230 V AC
Lautstärke 100 dB(A) mit 10 einstellbaren Tönen,
einschl. DIN-Ton für Brandmelde-
und Sicherheitstechnik.
Schutzart: IP 66.
Abm.: 86 x 86 x 64,5 mm (BxHxT).
Datenblatt Nr. 36220
Lautstärke 100 dB(A) mit 10 einstellbaren Tönen,
einschl. DIN-Ton für Brandmelde-
und Sicherheitstechnik.
Schutzart: IP 66.
Abm.: 86 x 86 x 64,5 mm (BxHxT).
Datenblatt Nr. 36220
MSG 1.3 N
Mehrtonsignalgeber rot 24 V DC
Lautstärke 100 dB(A) mit 10 einstellbaren Tönen,
einschl. DIN-Ton für Brandmelde-
und Sicherheitstechnik.
Schutzart: IP 66.
Abm.: 86 x 86 x 64,5 mm (BxHxT).
Datenblatt Nr. 36220
Lautstärke 100 dB(A) mit 10 einstellbaren Tönen,
einschl. DIN-Ton für Brandmelde-
und Sicherheitstechnik.
Schutzart: IP 66.
Abm.: 86 x 86 x 64,5 mm (BxHxT).
Datenblatt Nr. 36220
WT-G 1.1-LED
LED-Warntransparent 230 V AC mit Text Gasalarm
Material: Kunststoffglas.
Abmessung: 305 x 147 x 22 mm (BxHxT).
Geeignet für Wand-, Decken- und Pendelmontage.
LED-Leuchtmittel für 50.000 Betriebsstunden.
Erkennungsweite nach DIN 4844 bis 20 mtr.
Zeichen-Leuchtdichte > 200 cd/qm.
Schutzart: IP 54, Schutzklasse 2.
Anschlussbox: 105x105x55 mm.
Anschlussspannung 230 V AC.
Mit 1 m flexibler Anschlussltg. für Pendelmontage.
Anschlussleistung ca. 5 W.
einschl. bruchsicherer Verpackung.
Datenblatt-Nr. 36103
Material: Kunststoffglas.
Abmessung: 305 x 147 x 22 mm (BxHxT).
Geeignet für Wand-, Decken- und Pendelmontage.
LED-Leuchtmittel für 50.000 Betriebsstunden.
Erkennungsweite nach DIN 4844 bis 20 mtr.
Zeichen-Leuchtdichte > 200 cd/qm.
Schutzart: IP 54, Schutzklasse 2.
Anschlussbox: 105x105x55 mm.
Anschlussspannung 230 V AC.
Mit 1 m flexibler Anschlussltg. für Pendelmontage.
Anschlussleistung ca. 5 W.
einschl. bruchsicherer Verpackung.
Datenblatt-Nr. 36103
WT-G 1.3-LED
LED-Warntransparent 24 V DC mit Text Gasalarm
Material: Kunststoffglas.
Abmessung:305 x 147 x 22 mm (BxHxT).
Geeignet für Wand-, Decken- und Pendelmontage.
LED-Leuchtmittel für 50.000 Betriebsstunden.
Erkennungsweite nach DIN 4844 bis 20 mtr.
Zeichen-Leuchtdichte > 200 cd/qm.
Schutzart: IP 54, Schutzklasse 2.
Anschlussbox: 65 x 65 x 45 mm.
Anschlussspannung 24 V DC.
Mit 1 m flexibler Anschlussltg. für Pendelmontage.
Anschlussleistung ca. 5 W.
einschl. bruchsicherer Verpackung.
Schutzart: IP 54.
Datenblatt-Nr. 36103
Material: Kunststoffglas.
Abmessung:305 x 147 x 22 mm (BxHxT).
Geeignet für Wand-, Decken- und Pendelmontage.
LED-Leuchtmittel für 50.000 Betriebsstunden.
Erkennungsweite nach DIN 4844 bis 20 mtr.
Zeichen-Leuchtdichte > 200 cd/qm.
Schutzart: IP 54, Schutzklasse 2.
Anschlussbox: 65 x 65 x 45 mm.
Anschlussspannung 24 V DC.
Mit 1 m flexibler Anschlussltg. für Pendelmontage.
Anschlussleistung ca. 5 W.
einschl. bruchsicherer Verpackung.
Schutzart: IP 54.
Datenblatt-Nr. 36103
