Druck Wasser
P-BAC-W16
Druck Wasser
Drucktransmitter für Wasser Ausgang BACnet
Zur Messung von Drücken in Behältern / Rohren.
Für nicht korrosive Medien.
Messbereich: 0-16 bar.
10-fach Offset über Drehschalter einstellbar.
Toleranz: +/- 0,1 bar bei +25°C und 8 bar.
Mit unverlierbarem Drehdeckel.
8 Deckelpositionen wählbar.
5-Punktkalibrierung über optionales Display mögl.
Ausgangssignal linear durch Mikroprozessortechnik.
Spannungsversorgung: 15-30 V AC/DC.
Stromaufnahme: 80 mA (24VAC)/ 25mA (24VDC).
Temperaturbereich: -25°C..+85°C.
Gehäuse: Unterteil: PBT, Farbe ähnl. RAL 7016.
Deckel: PC, Farbe ähnl. RAL 7016.
Ring: PBT, Farbe ähnl. RAL 1003.
wasserseitiger Anschluss: G 1/2 A.
2x Zugentlastung M 16.
Schutzart: IP 65 (inkl. Dichtring).
Schnellverdrahtung durch zweireihige Federklemmen.
Leitungsquerschnitt 0,2-1,5 mm².
Zulässige Umgebungsbedingungen: -20°C bis +70°C.
0 – 95 %RH (nicht kondensierend).
Isolationswiderstand: 100 MOhm, 20°C, 500 V DC.
Datenblatt Nr. 13300
Zur Messung von Drücken in Behältern / Rohren.
Für nicht korrosive Medien.
Messbereich: 0-16 bar.
10-fach Offset über Drehschalter einstellbar.
Toleranz: +/- 0,1 bar bei +25°C und 8 bar.
Mit unverlierbarem Drehdeckel.
8 Deckelpositionen wählbar.
5-Punktkalibrierung über optionales Display mögl.
Ausgangssignal linear durch Mikroprozessortechnik.
Spannungsversorgung: 15-30 V AC/DC.
Stromaufnahme: 80 mA (24VAC)/ 25mA (24VDC).
Temperaturbereich: -25°C..+85°C.
Gehäuse: Unterteil: PBT, Farbe ähnl. RAL 7016.
Deckel: PC, Farbe ähnl. RAL 7016.
Ring: PBT, Farbe ähnl. RAL 1003.
wasserseitiger Anschluss: G 1/2 A.
2x Zugentlastung M 16.
Schutzart: IP 65 (inkl. Dichtring).
Schnellverdrahtung durch zweireihige Federklemmen.
Leitungsquerschnitt 0,2-1,5 mm².
Zulässige Umgebungsbedingungen: -20°C bis +70°C.
0 – 95 %RH (nicht kondensierend).
Isolationswiderstand: 100 MOhm, 20°C, 500 V DC.
Datenblatt Nr. 13300

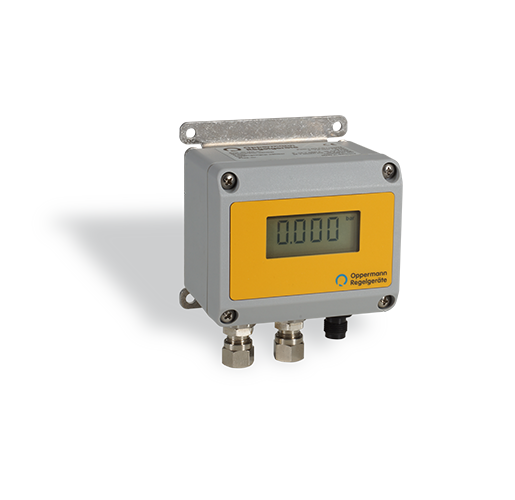

PWD-1.0/2.5
Druck Wasser
Differenzdruck-Transmitter für Wasser mit 2 wählbaren Messbereichen
Zur Messung von Differenzdrücken in Wasserrohren
für nicht korrosive Medien.
Ausgang: 0-10 V / 4-20 mA, umschaltbar.
Messbereiche: 0-1,0 / 0-2,5 bar.
Spannungsversorgung: 24 V AC/DC.
Elektr. Anschluss: M 12.
Temperaturbereich Medium: -20...+100°C.
Temperaturbereich Umgebung: -20...+70°C.
Wasserseitige Anschlüsse:
Ermeto-Verschraubung für 8 mm Kupferrohr (baus.).
Messwertfehler: <2,5% des Messbereichs bei 25°C.
Schutzart: IP 65.
Datenblatt-Nr. 13208
Zur Messung von Differenzdrücken in Wasserrohren
für nicht korrosive Medien.
Ausgang: 0-10 V / 4-20 mA, umschaltbar.
Messbereiche: 0-1,0 / 0-2,5 bar.
Spannungsversorgung: 24 V AC/DC.
Elektr. Anschluss: M 12.
Temperaturbereich Medium: -20...+100°C.
Temperaturbereich Umgebung: -20...+70°C.
Wasserseitige Anschlüsse:
Ermeto-Verschraubung für 8 mm Kupferrohr (baus.).
Messwertfehler: <2,5% des Messbereichs bei 25°C.
Schutzart: IP 65.
Datenblatt-Nr. 13208
PWD-4.0/6.0
Druck Wasser
Differenzdruck-Transmitter für Wasser mit 2 wählbaren Messbereichen
Zur Messung von Differenzdrücken in Wasserrohren
für nicht korrosive Medien.
Ausgang: 0-10 V / 4-20 mA, umschaltbar.
Messbereiche: 0-4,0 / 0-6,0 bar.
Spannungsversorgung: 24 V AC/DC.
Elektr. Anschluss: M 12.
Temperaturbereich Medium: -20...+100°C.
Temperaturbereich Umgebung: -20...+70°C.
Wasserseitige Anschlüsse:
Ermeto-Verschraubung für 8 mm Kupferrohr (baus.).
Messwertfehler: <2,5% des Messbereichs bei 25°C.
Schutzart: IP 65.
Datenblatt-Nr. 13208
Zur Messung von Differenzdrücken in Wasserrohren
für nicht korrosive Medien.
Ausgang: 0-10 V / 4-20 mA, umschaltbar.
Messbereiche: 0-4,0 / 0-6,0 bar.
Spannungsversorgung: 24 V AC/DC.
Elektr. Anschluss: M 12.
Temperaturbereich Medium: -20...+100°C.
Temperaturbereich Umgebung: -20...+70°C.
Wasserseitige Anschlüsse:
Ermeto-Verschraubung für 8 mm Kupferrohr (baus.).
Messwertfehler: <2,5% des Messbereichs bei 25°C.
Schutzart: IP 65.
Datenblatt-Nr. 13208
PWD-EV Ersatzteil
Druck Wasser
Ermeto-Verschraubung, gerade, für 8 mm Kupferrohr
Ersatzteil bestehend aus
Geräteanschlussstück,
Überwurfmutter und Schneidring.
Bei Verlust oder Beschädigung
während der Montage des PWD.
Einzeln verpackt erhältlich.
Ersatzteil bestehend aus
Geräteanschlussstück,
Überwurfmutter und Schneidring.
Bei Verlust oder Beschädigung
während der Montage des PWD.
Einzeln verpackt erhältlich.
PWD-VB4ms Ventilblock 4-fach
Druck Wasser
für Differenzdruck-Transmitter PWD. Mit Entlüftungsventil. Anschluss G1/4 Innen.
Zum Abtrennen des PWD vom Wasserkreislauf und
Herstellung des Druckausgleichs zur Kalibrierung.
Zusätzliches Absperrventil zur Entlüftung von
Ventilblock und Messleitung.
Material: Messing. Nenndruck PN 40.
Wasserseitige Anschlüsse: G1/4 Innengewinde.
Anschlüsse zum PWD passend: Zapfen 8 mm
für Direktmontage auf Ermeto-Schneidringe des PWD.
Zusatzbohrung für bauseitige Abstützung.
Handräder zur Sicherung plombier-/abnehmbar.
Zulässige Medientemperatur: -3
Zum Abtrennen des PWD vom Wasserkreislauf und
Herstellung des Druckausgleichs zur Kalibrierung.
Zusätzliches Absperrventil zur Entlüftung von
Ventilblock und Messleitung.
Material: Messing. Nenndruck PN 40.
Wasserseitige Anschlüsse: G1/4 Innengewinde.
Anschlüsse zum PWD passend: Zapfen 8 mm
für Direktmontage auf Ermeto-Schneidringe des PWD.
Zusatzbohrung für bauseitige Abstützung.
Handräder zur Sicherung plombier-/abnehmbar.
Zulässige Medientemperatur: -3
