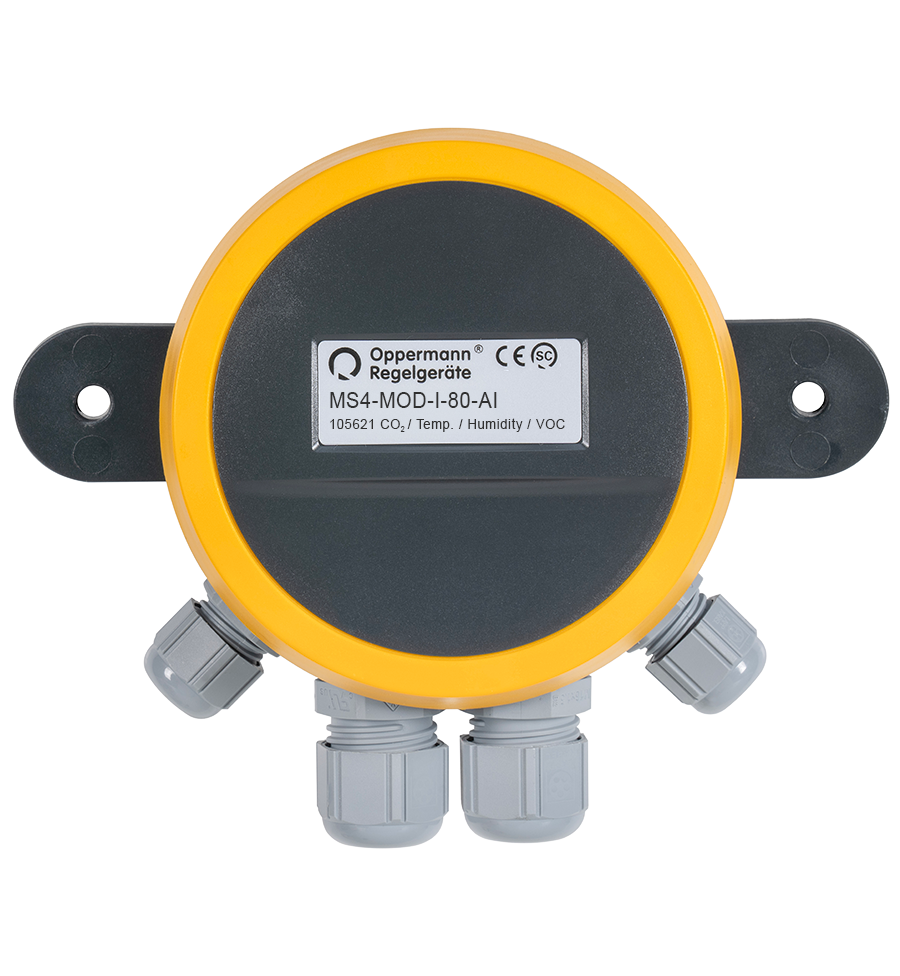

MS4-MOD-I-80-AI
Art.-Nr. 105621
Multisensor CO2, Temperatur, Feuchte und VOC, Modbus, Analog Modul
Zum Einbau in Luftkanal.
Messbereich CO2: 0 - 5.000 ppm,
Messbereich Temperatur: -10 - 50 °C,
Messbereich Feuchte: 0 - 95% RH.
Toleranz CO2: +/- 35 ppm +/-3% des Messwertes.
Toleranz Temperatur: +/- 1K.
Toleranz Feuchte: +/- 2% bei 25°C und 10-90% RH.
VOC: 0 - 500 Index Punkte.
Toleranz VOC: +/- Index Punkte.
Durch das Luftentnahmerohr strömt die Luft über
den Sensor und zurück in den Luftkanal.
Das Messprinzip beruht auf nichtdispersiver Infra-
rottechnik mit automatischer Selbstkalibrierung.
Wartungsfrei. Mit unverlierbarem Drehdeckel.
8 Deckelpositionen wählbar.
3 konfigurierbare Analogausgänge 1 - 10 V DC.
2 Analogeingänge zum Anschluss externer Feldgeräte
zur Umsetzung auf Modbus, 1 - 10 V +/- 150 mV.
Modbus RTU 485, Baudrate einstellbar: 9,6k/19,2k/38,4k/56k.
Parity: None, Odd, Even, Adressbereich 1 - 127 über NFC-Tool einstellbar.
Spannungsversorgung: 19 - 26 V AC/DC,
Stromaufnahme: DC 38 mA, AC 61 mA.
Gehäuse: Unterteil: PBT, Farbe ähnl. RAL 7016.
Deckel: PC, Farbe ähnl. RAL 7016.
Ring: PBT, Farbe ähnl. RAL 1003.
Schutzart: IP 20 Sensorgehäuse, IP65 OPP-SENS Gehäuse.
Zugentlastung: 2 x M16 und 2 x M12.
Schnellverdrahtung durch abnehmbare Federklemmen.
Leitungsquerschnitt 0,2-1,5 mm².
Endwiderstand über Dip-Schalter.
Minimale Strömungsgeschwindigkeit 0,3 m/s.
Zulässige Umgebungsbedingungen: - 10°C bis 50°C.
0 – 95% RH (nicht kondensierend).
Datenblatt Nr. 14140
Zum Einbau in Luftkanal.
Messbereich CO2: 0 - 5.000 ppm,
Messbereich Temperatur: -10 - 50 °C,
Messbereich Feuchte: 0 - 95% RH.
Toleranz CO2: +/- 35 ppm +/-3% des Messwertes.
Toleranz Temperatur: +/- 1K.
Toleranz Feuchte: +/- 2% bei 25°C und 10-90% RH.
VOC: 0 - 500 Index Punkte.
Toleranz VOC: +/- Index Punkte.
Durch das Luftentnahmerohr strömt die Luft über
den Sensor und zurück in den Luftkanal.
Das Messprinzip beruht auf nichtdispersiver Infra-
rottechnik mit automatischer Selbstkalibrierung.
Wartungsfrei. Mit unverlierbarem Drehdeckel.
8 Deckelpositionen wählbar.
3 konfigurierbare Analogausgänge 1 - 10 V DC.
2 Analogeingänge zum Anschluss externer Feldgeräte
zur Umsetzung auf Modbus, 1 - 10 V +/- 150 mV.
Modbus RTU 485, Baudrate einstellbar: 9,6k/19,2k/38,4k/56k.
Parity: None, Odd, Even, Adressbereich 1 - 127 über NFC-Tool einstellbar.
Spannungsversorgung: 19 - 26 V AC/DC,
Stromaufnahme: DC 38 mA, AC 61 mA.
Gehäuse: Unterteil: PBT, Farbe ähnl. RAL 7016.
Deckel: PC, Farbe ähnl. RAL 7016.
Ring: PBT, Farbe ähnl. RAL 1003.
Schutzart: IP 20 Sensorgehäuse, IP65 OPP-SENS Gehäuse.
Zugentlastung: 2 x M16 und 2 x M12.
Schnellverdrahtung durch abnehmbare Federklemmen.
Leitungsquerschnitt 0,2-1,5 mm².
Endwiderstand über Dip-Schalter.
Minimale Strömungsgeschwindigkeit 0,3 m/s.
Zulässige Umgebungsbedingungen: - 10°C bis 50°C.
0 – 95% RH (nicht kondensierend).
Datenblatt Nr. 14140
Einzelpreis
CHF 421.20
Rabattgruppe: ARG01
Multisensor CO2, Temperatur, Feuchte und VOC, Modbus, Analog Modul
Zum Einbau in Luftkanal.
Messbereich CO2: 0 - 5.000 ppm,
Messbereich Temperatur: -10 - 50 °C,
Messbereich Feuchte: 0 - 95% RH.
Toleranz CO2: +/- 35 ppm +/-3% des Messwertes.
Toleranz Temperatur: +/- 1K.
Toleranz Feuchte: +/- 2% bei 25°C und 10-90% RH.
VOC: 0 - 500 Index Punkte.
Toleranz VOC: +/- Index Punkte.
Durch das Luftentnahmerohr strömt die Luft über
den Sensor und zurück in den Luftkanal.
Das Messprinzip beruht auf nichtdispersiver Infra-
rottechnik mit automatischer Selbstkalibrierung.
Wartungsfrei. Mit unverlierbarem Drehdeckel.
8 Deckelpositionen wählbar.
3 konfigurierbare Analogausgänge 1 - 10 V DC.
2 Analogeingänge zum Anschluss externer Feldgeräte
zur Umsetzung auf Modbus, 1 - 10 V +/- 150 mV.
Modbus RTU 485, Baudrate einstellbar: 9,6k/19,2k/38,4k/56k.
Parity: None, Odd, Even, Adressbereich 1 - 127 über NFC-Tool einstellbar.
Spannungsversorgung: 19 - 26 V AC/DC,
Stromaufnahme: DC 38 mA, AC 61 mA.
Gehäuse: Unterteil: PBT, Farbe ähnl. RAL 7016.
Deckel: PC, Farbe ähnl. RAL 7016.
Ring: PBT, Farbe ähnl. RAL 1003.
Schutzart: IP 20 Sensorgehäuse, IP65 OPP-SENS Gehäuse.
Zugentlastung: 2 x M16 und 2 x M12.
Schnellverdrahtung durch abnehmbare Federklemmen.
Leitungsquerschnitt 0,2-1,5 mm².
Endwiderstand über Dip-Schalter.
Minimale Strömungsgeschwindigkeit 0,3 m/s.
Zulässige Umgebungsbedingungen: - 10°C bis 50°C.
0 – 95% RH (nicht kondensierend).
Datenblatt Nr. 14140
Zum Einbau in Luftkanal.
Messbereich CO2: 0 - 5.000 ppm,
Messbereich Temperatur: -10 - 50 °C,
Messbereich Feuchte: 0 - 95% RH.
Toleranz CO2: +/- 35 ppm +/-3% des Messwertes.
Toleranz Temperatur: +/- 1K.
Toleranz Feuchte: +/- 2% bei 25°C und 10-90% RH.
VOC: 0 - 500 Index Punkte.
Toleranz VOC: +/- Index Punkte.
Durch das Luftentnahmerohr strömt die Luft über
den Sensor und zurück in den Luftkanal.
Das Messprinzip beruht auf nichtdispersiver Infra-
rottechnik mit automatischer Selbstkalibrierung.
Wartungsfrei. Mit unverlierbarem Drehdeckel.
8 Deckelpositionen wählbar.
3 konfigurierbare Analogausgänge 1 - 10 V DC.
2 Analogeingänge zum Anschluss externer Feldgeräte
zur Umsetzung auf Modbus, 1 - 10 V +/- 150 mV.
Modbus RTU 485, Baudrate einstellbar: 9,6k/19,2k/38,4k/56k.
Parity: None, Odd, Even, Adressbereich 1 - 127 über NFC-Tool einstellbar.
Spannungsversorgung: 19 - 26 V AC/DC,
Stromaufnahme: DC 38 mA, AC 61 mA.
Gehäuse: Unterteil: PBT, Farbe ähnl. RAL 7016.
Deckel: PC, Farbe ähnl. RAL 7016.
Ring: PBT, Farbe ähnl. RAL 1003.
Schutzart: IP 20 Sensorgehäuse, IP65 OPP-SENS Gehäuse.
Zugentlastung: 2 x M16 und 2 x M12.
Schnellverdrahtung durch abnehmbare Federklemmen.
Leitungsquerschnitt 0,2-1,5 mm².
Endwiderstand über Dip-Schalter.
Minimale Strömungsgeschwindigkeit 0,3 m/s.
Zulässige Umgebungsbedingungen: - 10°C bis 50°C.
0 – 95% RH (nicht kondensierend).
Datenblatt Nr. 14140
| Ausgänge 1: |
Messsignal 1...10 V |
|---|---|
| Fühlerlänge: |
80 mm |
| Messbereich 1: |
0...5000 ppm |
| Messbereich 2: |
-10...+50 °C |
| Messbereich 3: |
0...95 % RH |
| Messbereich 4 : |
VOC: 0...500 Indexpunkte |
| Messelement 1 : |
NDIR-Sensor |
| Messelement 2 : |
Digitaler Feuchte- und Temperatursensor |
| Messelement 3 : |
Metalloxidsensor |
| Messmedium 1: |
Luft |
| Schutzart 1: |
IP20 |
| Spannungsversorgung 1: |
24 V AC/DC |
| Zul. Medientemperatur 1: |
-10…+50 °C |
Datenblatt 14140 - OPP-SENS® Multisensor MS/Multiregler MC
Flyer OPP-SENS® NFC
Katalog 2025 (PDF)
Blätterkatalog 2025
EG-Konformität_OPP-SENS_2016-04-20
Bedienungsanleitung OPP-SENS Multisensor/Multiregler
Preisliste 2025
Technische Daten
| Ausgänge 1: |
Messsignal 1...10 V |
|---|---|
| Fühlerlänge: |
80 mm |
| Messbereich 1: |
0...5000 ppm |
| Messbereich 2: |
-10...+50 °C |
| Messbereich 3: |
0...95 % RH |
| Messbereich 4 : |
VOC: 0...500 Indexpunkte |
| Messelement 1 : |
NDIR-Sensor |
| Messelement 2 : |
Digitaler Feuchte- und Temperatursensor |
| Messelement 3 : |
Metalloxidsensor |
| Messmedium 1: |
Luft |
| Schutzart 1: |
IP20 |
| Spannungsversorgung 1: |
24 V AC/DC |
| Zul. Medientemperatur 1: |
-10…+50 °C |
Downloads
Datenblatt 14140 - OPP-SENS® Multisensor MS/Multiregler MC
Flyer OPP-SENS® NFC
Katalog 2025 (PDF)
Blätterkatalog 2025
EG-Konformität_OPP-SENS_2016-04-20
Bedienungsanleitung OPP-SENS Multisensor/Multiregler
Preisliste 2025
D-NFC - Display OPP-SENS
Anzeige- & Bedieneinheit. Mit NFC-Interface und kapazitivem Taster.
Passt auf alle runden Anschlussköpfe von Fühlern
mit aktiven Ausgängen. Die Einheit wird mit Flach-
bandkabel und verpolsicherem Stecker auf die
Elektronikplatine gesteckt und ist ohne Anpassung
betriebsbereit (Autoadapt). Die entsprechenden Messwerte
des jeweiligen Transmitters werden automatisch
angezeigt. Die Einheit verfügt über einen
kapazitiven Taster.
Das Display hat eine NFC-Schnittstelle.
Bei Bus-Transmittern können alle Parameter wie
BUS-Adresse, Baudrate etc. direkt eingestellt
werden. Auch die 5-Punkt-Kalibrierung erfolgt über
diese Einheit. Schutzart IP65 durch integrierte
Dichtung.
Einsatz zur Konfiguration und Kalibrierung:
Mehrere Fühler können nacheinander mit einer
Einheit konfiguriert und danach mit dem normalen
Deckel verschlossen betrieben werden.
Einsatz als Istwertanzeige:
Das Display ersetzt den Deckel dauerhaft.
Datenblatt: 20902
Passt auf alle runden Anschlussköpfe von Fühlern
mit aktiven Ausgängen. Die Einheit wird mit Flach-
bandkabel und verpolsicherem Stecker auf die
Elektronikplatine gesteckt und ist ohne Anpassung
betriebsbereit (Autoadapt). Die entsprechenden Messwerte
des jeweiligen Transmitters werden automatisch
angezeigt. Die Einheit verfügt über einen
kapazitiven Taster.
Das Display hat eine NFC-Schnittstelle.
Bei Bus-Transmittern können alle Parameter wie
BUS-Adresse, Baudrate etc. direkt eingestellt
werden. Auch die 5-Punkt-Kalibrierung erfolgt über
diese Einheit. Schutzart IP65 durch integrierte
Dichtung.
Einsatz zur Konfiguration und Kalibrierung:
Mehrere Fühler können nacheinander mit einer
Einheit konfiguriert und danach mit dem normalen
Deckel verschlossen betrieben werden.
Einsatz als Istwertanzeige:
Das Display ersetzt den Deckel dauerhaft.
Datenblatt: 20902
