PWD-LC-6.0
Art.-Nr. 105851

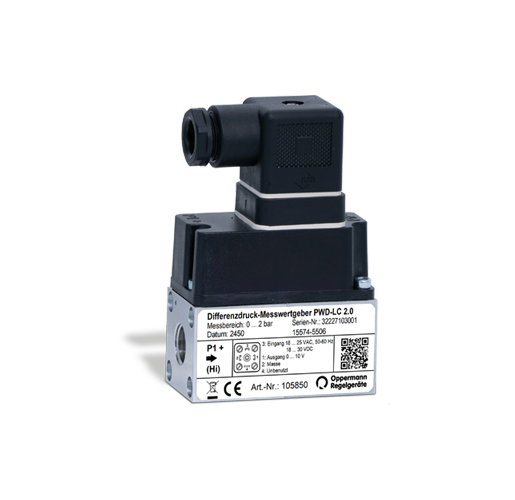

Differenzdruck-Transmitter für Wasser
Zur Messung des Differenzdruckes von nicht brennbaren und nicht korrosiven Medien, flüssig oder gasförmig
Spannungsversorgung: 24 V AC/DC
Messbereich: 0-6,0 bar
Ausgang: 0-10 V ( > 1 kΩ )
Zulässige Umgebungsbedingungen: -20...+85°C, 0-95 % RH (nicht kondensierend)
Wasserseitige Anschlüsse: Innengewinde G1/4
Schutzart: IP 65
Max. Druck: 20 bar
Fehlergrenze: <= 1 % vom max. Messbereich
Einseitige Belastungsgrenzen: P1 < P2 ≤ -1 bar
Gehäuse: Druckkammer Edelstahl, Dichtung NBR, Gehäuse ABS schwarz
Elektr. Anschluss: Gerätestecker DIN EN 175304-803-A
Datenblatt-Nr. 13209
Zur Messung des Differenzdruckes von nicht brennbaren und nicht korrosiven Medien, flüssig oder gasförmig
Spannungsversorgung: 24 V AC/DC
Messbereich: 0-6,0 bar
Ausgang: 0-10 V ( > 1 kΩ )
Zulässige Umgebungsbedingungen: -20...+85°C, 0-95 % RH (nicht kondensierend)
Wasserseitige Anschlüsse: Innengewinde G1/4
Schutzart: IP 65
Max. Druck: 20 bar
Fehlergrenze: <= 1 % vom max. Messbereich
Einseitige Belastungsgrenzen: P1 < P2 ≤ -1 bar
Gehäuse: Druckkammer Edelstahl, Dichtung NBR, Gehäuse ABS schwarz
Elektr. Anschluss: Gerätestecker DIN EN 175304-803-A
Datenblatt-Nr. 13209
Einzelpreis
CHF 372.30
Rabattgruppe: ARG01
Differenzdruck-Transmitter für Wasser
Zur Messung des Differenzdruckes von nicht brennbaren und nicht korrosiven Medien, flüssig oder gasförmig
Spannungsversorgung: 24 V AC/DC
Messbereich: 0-6,0 bar
Ausgang: 0-10 V ( > 1 kΩ )
Zulässige Umgebungsbedingungen: -20...+85°C, 0-95 % RH (nicht kondensierend)
Wasserseitige Anschlüsse: Innengewinde G1/4
Schutzart: IP 65
Max. Druck: 20 bar
Fehlergrenze: <= 1 % vom max. Messbereich
Einseitige Belastungsgrenzen: P1 < P2 ≤ -1 bar
Gehäuse: Druckkammer Edelstahl, Dichtung NBR, Gehäuse ABS schwarz
Elektr. Anschluss: Gerätestecker DIN EN 175304-803-A
Datenblatt-Nr. 13209
Zur Messung des Differenzdruckes von nicht brennbaren und nicht korrosiven Medien, flüssig oder gasförmig
Spannungsversorgung: 24 V AC/DC
Messbereich: 0-6,0 bar
Ausgang: 0-10 V ( > 1 kΩ )
Zulässige Umgebungsbedingungen: -20...+85°C, 0-95 % RH (nicht kondensierend)
Wasserseitige Anschlüsse: Innengewinde G1/4
Schutzart: IP 65
Max. Druck: 20 bar
Fehlergrenze: <= 1 % vom max. Messbereich
Einseitige Belastungsgrenzen: P1 < P2 ≤ -1 bar
Gehäuse: Druckkammer Edelstahl, Dichtung NBR, Gehäuse ABS schwarz
Elektr. Anschluss: Gerätestecker DIN EN 175304-803-A
Datenblatt-Nr. 13209
| Ausgänge 1: |
0...10 V |
|---|---|
| Messbereich 1: |
0...6 bar |
| Messmedium 2: |
Luft flüssige Medien |
| Schutzart 1: |
IP65 |
| Spannungsversorgung 1: |
24 V AC/DC |
Datenblatt 13209 – Differenzdruck-Transmitter Wasser PWD-LC...
Technische Daten
| Ausgänge 1: |
0...10 V |
|---|---|
| Messbereich 1: |
0...6 bar |
| Messmedium 2: |
Luft flüssige Medien |
| Schutzart 1: |
IP65 |
| Spannungsversorgung 1: |
24 V AC/DC |
Downloads
Datenblatt 13209 – Differenzdruck-Transmitter Wasser PWD-LC...
Befestigungswinkel für PWD-LC 6536
Metall, L-Form, Typ 6536
für horizontale Einbaulage
Datenblatt-Nr. 13209
für horizontale Einbaulage
Datenblatt-Nr. 13209
Befestigungswinkel für PWD-LC 6537
Metall, S-Form, Typ 6537
für vertikale Einbaulage
Datenblatt-Nr. 13209
für vertikale Einbaulage
Datenblatt-Nr. 13209
PWD-SSF-6-SET
Schneidring-Verschraubung, 2 Stück, gerade
Gewinde G1/4, weichdichtend, für 6 mm Rohr
Datenblatt-Nr. 13209
Gewinde G1/4, weichdichtend, für 6 mm Rohr
Datenblatt-Nr. 13209
PWD-SSF-8-SET
Schneidring-Verschraubung, 2 Stück, gerade
Gewinde G1/4, weichdichtend, für 8 mm Rohr
Datenblatt-Nr. 13209
Gewinde G1/4, weichdichtend, für 8 mm Rohr
Datenblatt-Nr. 13209
