Luftqualität

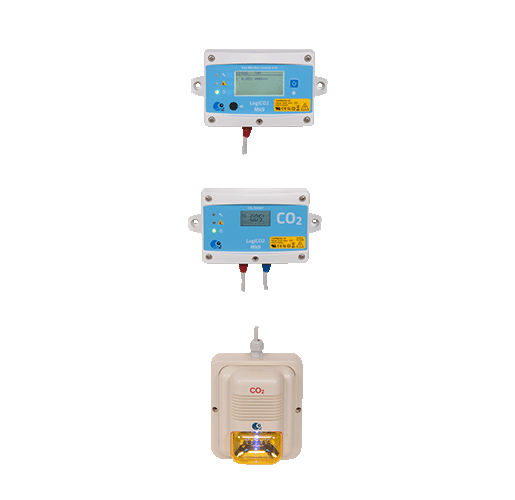

CO2-Alarm Set 1 - Basis-Set
Luftqualität
1 Zentrale + 1 CO2-Sensor + 1 Blitzleuchte mit Summer. Inkl. Zubehör.
Kompakt-Set (Ersatz für Standardset 1).
Zentrale und CO2-Sensor mit grosser Displayanzeige.
Messbereich: 0 - 30.000ppm (entspricht 0-3 %-Vol).
Für einfache lokale Überwachungsaufgaben.
Optische und akustische Warnung.
Steckerfertig vorverdrahtet für kurze Signalwege
zwischen Sensor und Anzeigeeinheit und schnelle
Installation. Max. Entfernung zwischen Zentrale
und Sensor ca. 10 m. Einsatz z.B. für Flaschen-
lager, Schankanlagen, Kiosk. Ersetzt keine
Gaswarnanlage.
Spannungsversorgung: 230V AC über mitgeliefertes
Steckernetzteil.
Optionales Zubehör: Erweiterungs-Set
CO2-Alarm-Set 2 (Art.-Nr. 101632) bestehend aus:
1 CO2-Sensor und 1 Blitzlampe mit Summer.
Datenblatt-Nr. 14151
Kompakt-Set (Ersatz für Standardset 1).
Zentrale und CO2-Sensor mit grosser Displayanzeige.
Messbereich: 0 - 30.000ppm (entspricht 0-3 %-Vol).
Für einfache lokale Überwachungsaufgaben.
Optische und akustische Warnung.
Steckerfertig vorverdrahtet für kurze Signalwege
zwischen Sensor und Anzeigeeinheit und schnelle
Installation. Max. Entfernung zwischen Zentrale
und Sensor ca. 10 m. Einsatz z.B. für Flaschen-
lager, Schankanlagen, Kiosk. Ersetzt keine
Gaswarnanlage.
Spannungsversorgung: 230V AC über mitgeliefertes
Steckernetzteil.
Optionales Zubehör: Erweiterungs-Set
CO2-Alarm-Set 2 (Art.-Nr. 101632) bestehend aus:
1 CO2-Sensor und 1 Blitzlampe mit Summer.
Datenblatt-Nr. 14151

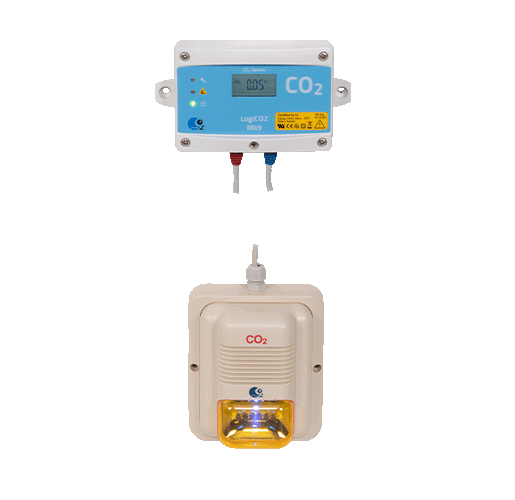

CO2-Alarm Set 2 - Erweiterung
Luftqualität
als Zubehör für CO2-Alarm Set 1. Bestehend aus:
1 CO2-Sensor mit Display und
1 Blitzlampe mit Summer. Steckerfertig verdrahtet.
Nur in Verbindung mit CO2-Alarm Set 1 (Art-Nr.
101 630) nutzbar. Hinweis:
Basis + Erweiterungs-Set zusammen ist Ersatz für
abgekündigtes Standard-Set 2.
Datenblatt-Nr.14151
1 CO2-Sensor mit Display und
1 Blitzlampe mit Summer. Steckerfertig verdrahtet.
Nur in Verbindung mit CO2-Alarm Set 1 (Art-Nr.
101 630) nutzbar. Hinweis:
Basis + Erweiterungs-Set zusammen ist Ersatz für
abgekündigtes Standard-Set 2.
Datenblatt-Nr.14151

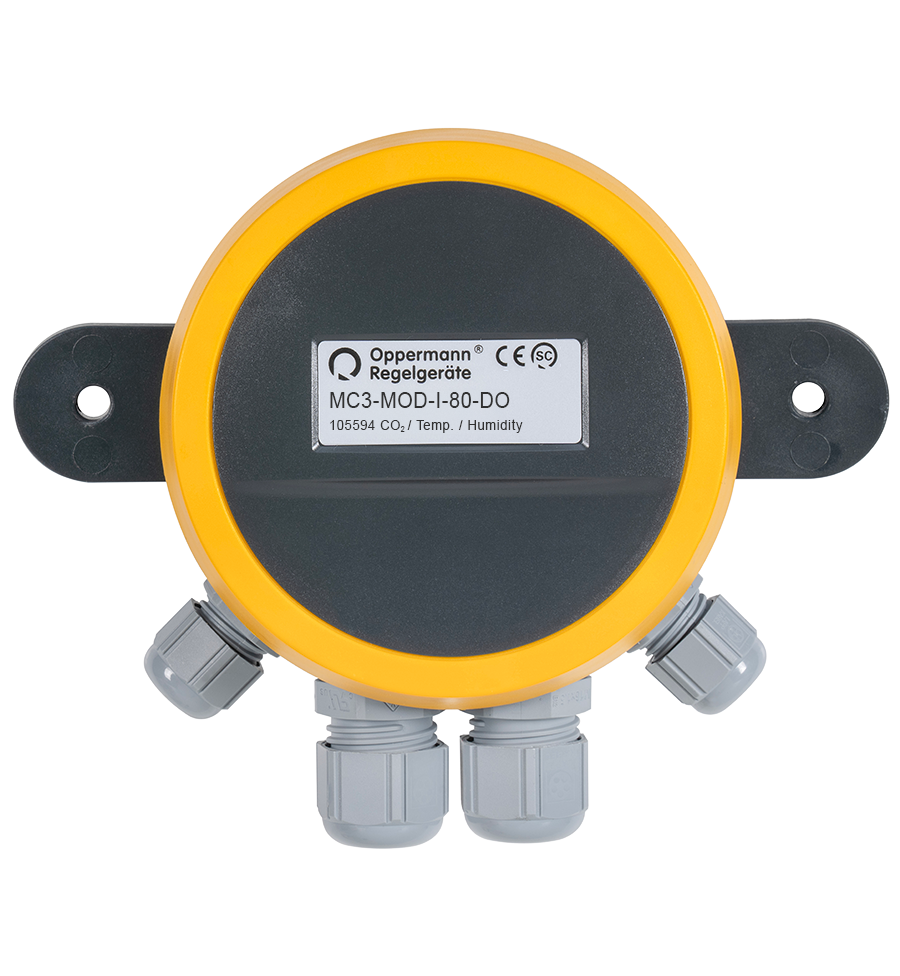

MC3-MOD-I-80
Luftqualität
Multiregler CO2, Temperatur und Feuchte, Modbus
Zum Einbau in Luftkanal.
Messbereich CO2: 0 - 5.000 ppm,
Messbereich Temperatur: -10 - 50 °C,
Messbereich Feuchte: 0 - 95 %rH.
Toleranz CO2: +/- 35 ppm +/-3% des Messwertes.
Toleranz Temperatur: +/- 1K.
Toleranz Feuchte: +/- 2% bei 25°C und 10-90% rH.
PID-Regler bedarfsgerechten Regelung der Lüftung in
Abhängigkeit des CO2-Gehalts.
Durch das Luftentnahmerohr strömt die Luft über
den Sensor und zurück in den Luftkanal.
Das Messprinzip beruht auf nichtdispersiver Infra-
rottechnik mit automatischer Selbstkalibrierung.
Wartungsfrei. Mit unverlierbarem Drehdeckel.
8 Deckelpositionen wählbar.
3 konfigurierbare Analogausgänge 1 - 10 V DC.
Modbus RTU 485, Baudrate einstellbar: 9,6k/19,2k/38,4k/56k.
Parity: None, Odd, Even, Adressbereich 1 - 127 über NFC-Tool einstellbar.
Spannungsversorgung: 19 - 26 V AC/DC,
Stromaufnahme: DC 38 mA, AC 61 mA.
Gehäuse: Unterteil: PBT, Farbe ähnl. RAL 7016.
Deckel: PC, Farbe ähnl. RAL 7016.
Ring: PBT, Farbe ähnl. RAL 1003.
Schutzart: IP 20 Sensorgehäuse, IP65 OPP-SENS Gehäuse.
Zugentlastung: 2 x M16 und 2 x M12.
Schnellverdrahtung durch abnehmbare Federklemmen.
Leitungsquerschnitt 0,2-1,5 mm².
Endwiderstand über Dip-Schalter.
Minimale Strömungsgeschwindigkeit 1m/s.
Zulässige Umgebungsbedingungen: - 10°C bis 50°C.
0 – 95 %RH (nicht kondensierend).
Datenblatt Nr. 14140
Zum Einbau in Luftkanal.
Messbereich CO2: 0 - 5.000 ppm,
Messbereich Temperatur: -10 - 50 °C,
Messbereich Feuchte: 0 - 95 %rH.
Toleranz CO2: +/- 35 ppm +/-3% des Messwertes.
Toleranz Temperatur: +/- 1K.
Toleranz Feuchte: +/- 2% bei 25°C und 10-90% rH.
PID-Regler bedarfsgerechten Regelung der Lüftung in
Abhängigkeit des CO2-Gehalts.
Durch das Luftentnahmerohr strömt die Luft über
den Sensor und zurück in den Luftkanal.
Das Messprinzip beruht auf nichtdispersiver Infra-
rottechnik mit automatischer Selbstkalibrierung.
Wartungsfrei. Mit unverlierbarem Drehdeckel.
8 Deckelpositionen wählbar.
3 konfigurierbare Analogausgänge 1 - 10 V DC.
Modbus RTU 485, Baudrate einstellbar: 9,6k/19,2k/38,4k/56k.
Parity: None, Odd, Even, Adressbereich 1 - 127 über NFC-Tool einstellbar.
Spannungsversorgung: 19 - 26 V AC/DC,
Stromaufnahme: DC 38 mA, AC 61 mA.
Gehäuse: Unterteil: PBT, Farbe ähnl. RAL 7016.
Deckel: PC, Farbe ähnl. RAL 7016.
Ring: PBT, Farbe ähnl. RAL 1003.
Schutzart: IP 20 Sensorgehäuse, IP65 OPP-SENS Gehäuse.
Zugentlastung: 2 x M16 und 2 x M12.
Schnellverdrahtung durch abnehmbare Federklemmen.
Leitungsquerschnitt 0,2-1,5 mm².
Endwiderstand über Dip-Schalter.
Minimale Strömungsgeschwindigkeit 1m/s.
Zulässige Umgebungsbedingungen: - 10°C bis 50°C.
0 – 95 %RH (nicht kondensierend).
Datenblatt Nr. 14140
MC3-MOD-I-80-AI
Luftqualität
Multiregler CO2, Temperatur und Feuchte, Modbus, Analog Modul
Zum Einbau in Luftkanal.
Messbereich CO2: 0 - 5.000 ppm,
Messbereich Temperatur: -10 - 50 °C,
Messbereich Feuchte: 0 - 95 %rH.
Toleranz CO2: +/- 35 ppm +/-3% des Messwertes.
Toleranz Temperatur: +/- 1K.
Toleranz Feuchte: +/- 2% bei 25°C und 10-90% rH.
PID-Regler bedarfsgerechten Regelung der Lüftung in
Abhängigkeit des CO2-Gehalts.
Durch das Luftentnahmerohr strömt die Luft über
den Sensor und zurück in den Luftkanal.
Das Messprinzip beruht auf nichtdispersiver Infra-
rottechnik mit automatischer Selbstkalibrierung.
Wartungsfrei. Mit unverlierbarem Drehdeckel.
8 Deckelpositionen wählbar.
3 konfigurierbare Analogausgänge 1 - 10 V DC.
2 Analogeingänge zum Anschluss externer Feldgeräte
zur Umsetzung auf Modbus, 1 - 10 V +/- 150 mV.
Modbus RTU 485, Baudrate einstellbar: 9,6k/19,2k/38,4k/56k.
Parity: None, Odd, Even, Adressbereich 1 - 127 über NFC-Tool einstellbar.
Spannungsversorgung: 19 - 26 V AC/DC,
Stromaufnahme: DC 38 mA, AC 61 mA.
Gehäuse: Unterteil: PBT, Farbe ähnl. RAL 7016.
Deckel: PC, Farbe ähnl. RAL 7016.
Ring: PBT, Farbe ähnl. RAL 1003.
Schutzart: IP 20 Sensorgehäuse, IP65 OPP-SENS Gehäuse.
Zugentlastung: 2 x M16 und 2 x M12.
Schnellverdrahtung durch abnehmbare Federklemmen.
Leitungsquerschnitt 0,2-1,5 mm².
Endwiderstand über Dip-Schalter.
Minimale Strömungsgeschwindigkeit 1m/s.
Zulässige Umgebungsbedingungen: - 10°C bis 50°C.
0 – 95 %RH (nicht kondensierend).
Datenblatt Nr. 14140
Zum Einbau in Luftkanal.
Messbereich CO2: 0 - 5.000 ppm,
Messbereich Temperatur: -10 - 50 °C,
Messbereich Feuchte: 0 - 95 %rH.
Toleranz CO2: +/- 35 ppm +/-3% des Messwertes.
Toleranz Temperatur: +/- 1K.
Toleranz Feuchte: +/- 2% bei 25°C und 10-90% rH.
PID-Regler bedarfsgerechten Regelung der Lüftung in
Abhängigkeit des CO2-Gehalts.
Durch das Luftentnahmerohr strömt die Luft über
den Sensor und zurück in den Luftkanal.
Das Messprinzip beruht auf nichtdispersiver Infra-
rottechnik mit automatischer Selbstkalibrierung.
Wartungsfrei. Mit unverlierbarem Drehdeckel.
8 Deckelpositionen wählbar.
3 konfigurierbare Analogausgänge 1 - 10 V DC.
2 Analogeingänge zum Anschluss externer Feldgeräte
zur Umsetzung auf Modbus, 1 - 10 V +/- 150 mV.
Modbus RTU 485, Baudrate einstellbar: 9,6k/19,2k/38,4k/56k.
Parity: None, Odd, Even, Adressbereich 1 - 127 über NFC-Tool einstellbar.
Spannungsversorgung: 19 - 26 V AC/DC,
Stromaufnahme: DC 38 mA, AC 61 mA.
Gehäuse: Unterteil: PBT, Farbe ähnl. RAL 7016.
Deckel: PC, Farbe ähnl. RAL 7016.
Ring: PBT, Farbe ähnl. RAL 1003.
Schutzart: IP 20 Sensorgehäuse, IP65 OPP-SENS Gehäuse.
Zugentlastung: 2 x M16 und 2 x M12.
Schnellverdrahtung durch abnehmbare Federklemmen.
Leitungsquerschnitt 0,2-1,5 mm².
Endwiderstand über Dip-Schalter.
Minimale Strömungsgeschwindigkeit 1m/s.
Zulässige Umgebungsbedingungen: - 10°C bis 50°C.
0 – 95 %RH (nicht kondensierend).
Datenblatt Nr. 14140
MC3-MOD-I-80-AI-D-NFC
Luftqualität
Multiregler CO2, Temperatur und Feuchte, Modbus, Analog Modul mit Display u. NFC-Schnittstelle
Zum Einbau in Luftkanal.
Messbereich CO2: 0 - 5.000 ppm,
Messbereich Temperatur: -10 - 50 °C,
Messbereich Feuchte: 0 - 95 %rH.
Toleranz CO2: +/- 35 ppm +/-3% des Messwertes.
Toleranz Temperatur: +/- 1K.
Toleranz Feuchte: +/- 2% bei 25°C und 10-90% rH.
PID-Regler bedarfsgerechten Regelung der Lüftung in
Abhängigkeit des CO2-Gehalts.
Durch das Luftentnahmerohr strömt die Luft über
den Sensor und zurück in den Luftkanal.
Das Messprinzip beruht auf nichtdispersiver Infra-
rottechnik mit automatischer Selbstkalibrierung.
Wartungsfrei. Mit unverlierbarem Drehdeckel.
8 Deckelpositionen wählbar.
Parametrisierung über NFC-Schnittstelle im Display.
3 konfigurierbare Analogausgänge 1 - 10 V DC.
2 Analogeingänge zum Anschluss externer Feldgeräte
zur Umsetzung auf Modbus, 1 - 10 V +/- 150 mV.
Modbus RTU 485, Baudrate einstellbar: 9,6k/19,2k/38,4k/56k.
Parity: None, Odd, Even, Adressbereich 1 - 127 über NFC-Tool einstellbar.
Spannungsversorgung: 19 - 26 V AC/DC,
Stromaufnahme: DC 38 mA, AC 61 mA.
Gehäuse: Unterteil: PBT, Farbe ähnl. RAL 7016.
Deckel: PC, Farbe ähnl. RAL 7016.
Ring: PBT, Farbe ähnl. RAL 1003.
Schutzart: IP 20 Sensorgehäuse, IP65 OPP-SENS Gehäuse.
Zugentlastung: 2 x M16 und 2 x M12.
Schnellverdrahtung durch abnehmbare Federklemmen.
Leitungsquerschnitt 0,2-1,5 mm².
Endwiderstand über Dip-Schalter.
Minimale Strömungsgeschwindigkeit 1m/s.
Zulässige Umgebungsbedingungen: - 10°C bis 50°C.
0 – 95 %RH (nicht kondensierend).
Datenblatt Nr. 14140
Zum Einbau in Luftkanal.
Messbereich CO2: 0 - 5.000 ppm,
Messbereich Temperatur: -10 - 50 °C,
Messbereich Feuchte: 0 - 95 %rH.
Toleranz CO2: +/- 35 ppm +/-3% des Messwertes.
Toleranz Temperatur: +/- 1K.
Toleranz Feuchte: +/- 2% bei 25°C und 10-90% rH.
PID-Regler bedarfsgerechten Regelung der Lüftung in
Abhängigkeit des CO2-Gehalts.
Durch das Luftentnahmerohr strömt die Luft über
den Sensor und zurück in den Luftkanal.
Das Messprinzip beruht auf nichtdispersiver Infra-
rottechnik mit automatischer Selbstkalibrierung.
Wartungsfrei. Mit unverlierbarem Drehdeckel.
8 Deckelpositionen wählbar.
Parametrisierung über NFC-Schnittstelle im Display.
3 konfigurierbare Analogausgänge 1 - 10 V DC.
2 Analogeingänge zum Anschluss externer Feldgeräte
zur Umsetzung auf Modbus, 1 - 10 V +/- 150 mV.
Modbus RTU 485, Baudrate einstellbar: 9,6k/19,2k/38,4k/56k.
Parity: None, Odd, Even, Adressbereich 1 - 127 über NFC-Tool einstellbar.
Spannungsversorgung: 19 - 26 V AC/DC,
Stromaufnahme: DC 38 mA, AC 61 mA.
Gehäuse: Unterteil: PBT, Farbe ähnl. RAL 7016.
Deckel: PC, Farbe ähnl. RAL 7016.
Ring: PBT, Farbe ähnl. RAL 1003.
Schutzart: IP 20 Sensorgehäuse, IP65 OPP-SENS Gehäuse.
Zugentlastung: 2 x M16 und 2 x M12.
Schnellverdrahtung durch abnehmbare Federklemmen.
Leitungsquerschnitt 0,2-1,5 mm².
Endwiderstand über Dip-Schalter.
Minimale Strömungsgeschwindigkeit 1m/s.
Zulässige Umgebungsbedingungen: - 10°C bis 50°C.
0 – 95 %RH (nicht kondensierend).
Datenblatt Nr. 14140
MC3-MOD-I-80-D-NFC
Luftqualität
Multiregler CO2, Temperatur und Feuchte, Modbus mit Display u. NFC-Schnittstelle
Zum Einbau in Luftkanal.
Messbereich CO2: 0 - 5.000 ppm,
Messbereich Temperatur: -10 - 50 °C,
Messbereich Feuchte: 0 - 95 %rH.
Toleranz CO2: +/- 35 ppm +/-3% des Messwertes.
Toleranz Temperatur: +/- 1K.
Toleranz Feuchte: +/- 2% bei 25°C und 10-90% rH.
PID-Regler bedarfsgerechten Regelung der Lüftung in
Abhängigkeit des CO2-Gehalts.
Durch das Luftentnahmerohr strömt die Luft über
den Sensor und zurück in den Luftkanal.
Das Messprinzip beruht auf nichtdispersiver Infra-
rottechnik mit automatischer Selbstkalibrierung.
Wartungsfrei. Mit unverlierbarem Drehdeckel.
8 Deckelpositionen wählbar.
Parametrisierung über NFC-Schnittstelle im Display.
3 konfigurierbare Analogausgänge 1 - 10 V DC.
Modbus RTU 485, Baudrate einstellbar: 9,6k/19,2k/38,4k/56k.
Parity: None, Odd, Even, Adressbereich 1 - 127 über NFC-Tool einstellbar.
Spannungsversorgung: 19 - 26 V AC/DC,
Stromaufnahme: DC 38 mA, AC 61 mA.
Gehäuse: Unterteil: PBT, Farbe ähnl. RAL 7016.
Deckel: PC, Farbe ähnl. RAL 7016.
Ring: PBT, Farbe ähnl. RAL 1003.
Schutzart: IP 20 Sensorgehäuse, IP65 OPP-SENS Gehäuse.
Zugentlastung: 2 x M16 und 2 x M12.
Schnellverdrahtung durch abnehmbare Federklemmen.
Leitungsquerschnitt 0,2-1,5 mm².
Endwiderstand über Dip-Schalter.
Minimale Strömungsgeschwindigkeit 1m/s.
Zulässige Umgebungsbedingungen: - 10°C bis 50°C.
0 – 95 %RH (nicht kondensierend).
Datenblatt Nr. 14140
Zum Einbau in Luftkanal.
Messbereich CO2: 0 - 5.000 ppm,
Messbereich Temperatur: -10 - 50 °C,
Messbereich Feuchte: 0 - 95 %rH.
Toleranz CO2: +/- 35 ppm +/-3% des Messwertes.
Toleranz Temperatur: +/- 1K.
Toleranz Feuchte: +/- 2% bei 25°C und 10-90% rH.
PID-Regler bedarfsgerechten Regelung der Lüftung in
Abhängigkeit des CO2-Gehalts.
Durch das Luftentnahmerohr strömt die Luft über
den Sensor und zurück in den Luftkanal.
Das Messprinzip beruht auf nichtdispersiver Infra-
rottechnik mit automatischer Selbstkalibrierung.
Wartungsfrei. Mit unverlierbarem Drehdeckel.
8 Deckelpositionen wählbar.
Parametrisierung über NFC-Schnittstelle im Display.
3 konfigurierbare Analogausgänge 1 - 10 V DC.
Modbus RTU 485, Baudrate einstellbar: 9,6k/19,2k/38,4k/56k.
Parity: None, Odd, Even, Adressbereich 1 - 127 über NFC-Tool einstellbar.
Spannungsversorgung: 19 - 26 V AC/DC,
Stromaufnahme: DC 38 mA, AC 61 mA.
Gehäuse: Unterteil: PBT, Farbe ähnl. RAL 7016.
Deckel: PC, Farbe ähnl. RAL 7016.
Ring: PBT, Farbe ähnl. RAL 1003.
Schutzart: IP 20 Sensorgehäuse, IP65 OPP-SENS Gehäuse.
Zugentlastung: 2 x M16 und 2 x M12.
Schnellverdrahtung durch abnehmbare Federklemmen.
Leitungsquerschnitt 0,2-1,5 mm².
Endwiderstand über Dip-Schalter.
Minimale Strömungsgeschwindigkeit 1m/s.
Zulässige Umgebungsbedingungen: - 10°C bis 50°C.
0 – 95 %RH (nicht kondensierend).
Datenblatt Nr. 14140
MC3-MOD-I-80-DO
Luftqualität
Multiregler CO2, Temperatur und Feuchte, Modbus, Relais Modul
Zum Einbau in Luftkanal.
Messbereich CO2: 0 - 5.000 ppm,
Messbereich Temperatur: -10 - 50 °C,
Messbereich Feuchte: 0 - 95 %rH.
Toleranz CO2: +/- 35 ppm +/-3% des Messwertes.
Toleranz Temperatur: +/- 1K.
Toleranz Feuchte: +/- 2% bei 25°C und 10-90% rH.
PID-Regler bedarfsgerechten Regelung der Lüftung in
Abhängigkeit des CO2-Gehalts.
Durch das Luftentnahmerohr strömt die Luft über
den Sensor und zurück in den Luftkanal.
Das Messprinzip beruht auf nichtdispersiver Infra-
rottechnik mit automatischer Selbstkalibrierung.
Wartungsfrei. Mit unverlierbarem Drehdeckel.
8 Deckelpositionen wählbar.
3 konfigurierbare Analogausgänge 1 - 10 V DC.
1 Relaisausgang - 1 x C/NO/NC für Zweipunktregler, konfigurierbar.
Modbus RTU 485, Baudrate einstellbar: 9,6k/19,2k/38,4k/56k.
Parity: None, Odd, Even, Adressbereich 1 - 127 über NFC-Tool einstellbar.
Spannungsversorgung: 19 - 26 V AC/DC,
Stromaufnahme: DC 38 mA, AC 61 mA.
Gehäuse: Unterteil: PBT, Farbe ähnl. RAL 7016.
Deckel: PC, Farbe ähnl. RAL 7016.
Ring: PBT, Farbe ähnl. RAL 1003.
Schutzart: IP 20 Sensorgehäuse, IP65 OPP-SENS Gehäuse.
Zugentlastung: 2 x M16 und 2 x M12.
Schnellverdrahtung durch abnehmbare Federklemmen.
Leitungsquerschnitt 0,2-1,5 mm².
Endwiderstand über Dip-Schalter.
Minimale Strömungsgeschwindigkeit 1m/s.
Zulässige Umgebungsbedingungen: - 10°C bis 50°C.
0 – 95 %RH (nicht kondensierend).
Datenblatt Nr. 14140
Zum Einbau in Luftkanal.
Messbereich CO2: 0 - 5.000 ppm,
Messbereich Temperatur: -10 - 50 °C,
Messbereich Feuchte: 0 - 95 %rH.
Toleranz CO2: +/- 35 ppm +/-3% des Messwertes.
Toleranz Temperatur: +/- 1K.
Toleranz Feuchte: +/- 2% bei 25°C und 10-90% rH.
PID-Regler bedarfsgerechten Regelung der Lüftung in
Abhängigkeit des CO2-Gehalts.
Durch das Luftentnahmerohr strömt die Luft über
den Sensor und zurück in den Luftkanal.
Das Messprinzip beruht auf nichtdispersiver Infra-
rottechnik mit automatischer Selbstkalibrierung.
Wartungsfrei. Mit unverlierbarem Drehdeckel.
8 Deckelpositionen wählbar.
3 konfigurierbare Analogausgänge 1 - 10 V DC.
1 Relaisausgang - 1 x C/NO/NC für Zweipunktregler, konfigurierbar.
Modbus RTU 485, Baudrate einstellbar: 9,6k/19,2k/38,4k/56k.
Parity: None, Odd, Even, Adressbereich 1 - 127 über NFC-Tool einstellbar.
Spannungsversorgung: 19 - 26 V AC/DC,
Stromaufnahme: DC 38 mA, AC 61 mA.
Gehäuse: Unterteil: PBT, Farbe ähnl. RAL 7016.
Deckel: PC, Farbe ähnl. RAL 7016.
Ring: PBT, Farbe ähnl. RAL 1003.
Schutzart: IP 20 Sensorgehäuse, IP65 OPP-SENS Gehäuse.
Zugentlastung: 2 x M16 und 2 x M12.
Schnellverdrahtung durch abnehmbare Federklemmen.
Leitungsquerschnitt 0,2-1,5 mm².
Endwiderstand über Dip-Schalter.
Minimale Strömungsgeschwindigkeit 1m/s.
Zulässige Umgebungsbedingungen: - 10°C bis 50°C.
0 – 95 %RH (nicht kondensierend).
Datenblatt Nr. 14140
MC3-MOD-I-80-DO-D-NFC
Luftqualität
Multiregler CO2, Temperatur und Feuchte, Modbus, Relais Modul mit Display u. NFC-Schnittstelle
Zum Einbau in Luftkanal.
Messbereich CO2: 0 - 5.000 ppm,
Messbereich Temperatur: -10 - 50 °C,
Messbereich Feuchte: 0 - 95 %rH.
Toleranz CO2: +/- 35 ppm +/-3% des Messwertes.
Toleranz Temperatur: +/- 1K.
Toleranz Feuchte: +/- 2% bei 25°C und 10-90% rH.
PID-Regler bedarfsgerechten Regelung der Lüftung in
Abhängigkeit des CO2-Gehalts.
Durch das Luftentnahmerohr strömt die Luft über
den Sensor und zurück in den Luftkanal.
Das Messprinzip beruht auf nichtdispersiver Infra-
rottechnik mit automatischer Selbstkalibrierung.
Wartungsfrei. Mit unverlierbarem Drehdeckel.
8 Deckelpositionen wählbar.
Parametrisierung über NFC-Schnittstelle im Display.
3 konfigurierbare Analogausgänge 1 - 10 V DC.
1 Relaisausgang - 1 x C/NO/NC für Zweipunktregler, konfigurierbar
DC: 30V, 1A
Modbus RTU 485, Baudrate einstellbar: 9,6k/19,2k/38,4k/56k.
Parity: None, Odd, Even, Adressbereich 1 - 127 über NFC-Tool einstellbar.
Spannungsversorgung: 19 - 26 V AC/DC,
Stromaufnahme: DC 38 mA, AC 61 mA.
Gehäuse: Unterteil: PBT, Farbe ähnl. RAL 7016.
Deckel: PC, Farbe ähnl. RAL 7016.
Ring: PBT, Farbe ähnl. RAL 1003.
Schutzart: IP 20 Sensorgehäuse, IP65 OPP-SENS Gehäuse.
Zugentlastung: 2 x M16 und 2 x M12.
Schnellverdrahtung durch abnehmbare Federklemmen.
Leitungsquerschnitt 0,2-1,5 mm².
Endwiderstand über Dip-Schalter.
Minimale Strömungsgeschwindigkeit 1m/s.
Zulässige Umgebungsbedingungen: - 10°C bis 50°C.
0 – 95 %RH (nicht kondensierend).
Datenblatt Nr. 14140
Zum Einbau in Luftkanal.
Messbereich CO2: 0 - 5.000 ppm,
Messbereich Temperatur: -10 - 50 °C,
Messbereich Feuchte: 0 - 95 %rH.
Toleranz CO2: +/- 35 ppm +/-3% des Messwertes.
Toleranz Temperatur: +/- 1K.
Toleranz Feuchte: +/- 2% bei 25°C und 10-90% rH.
PID-Regler bedarfsgerechten Regelung der Lüftung in
Abhängigkeit des CO2-Gehalts.
Durch das Luftentnahmerohr strömt die Luft über
den Sensor und zurück in den Luftkanal.
Das Messprinzip beruht auf nichtdispersiver Infra-
rottechnik mit automatischer Selbstkalibrierung.
Wartungsfrei. Mit unverlierbarem Drehdeckel.
8 Deckelpositionen wählbar.
Parametrisierung über NFC-Schnittstelle im Display.
3 konfigurierbare Analogausgänge 1 - 10 V DC.
1 Relaisausgang - 1 x C/NO/NC für Zweipunktregler, konfigurierbar
DC: 30V, 1A
Modbus RTU 485, Baudrate einstellbar: 9,6k/19,2k/38,4k/56k.
Parity: None, Odd, Even, Adressbereich 1 - 127 über NFC-Tool einstellbar.
Spannungsversorgung: 19 - 26 V AC/DC,
Stromaufnahme: DC 38 mA, AC 61 mA.
Gehäuse: Unterteil: PBT, Farbe ähnl. RAL 7016.
Deckel: PC, Farbe ähnl. RAL 7016.
Ring: PBT, Farbe ähnl. RAL 1003.
Schutzart: IP 20 Sensorgehäuse, IP65 OPP-SENS Gehäuse.
Zugentlastung: 2 x M16 und 2 x M12.
Schnellverdrahtung durch abnehmbare Federklemmen.
Leitungsquerschnitt 0,2-1,5 mm².
Endwiderstand über Dip-Schalter.
Minimale Strömungsgeschwindigkeit 1m/s.
Zulässige Umgebungsbedingungen: - 10°C bis 50°C.
0 – 95 %RH (nicht kondensierend).
Datenblatt Nr. 14140
MC3-TV-I-80
Luftqualität
Multiregler CO2, Temperatur und Feuchte
Zum Einbau in Luftkanal.
Messbereich CO2: 0 - 5.000 ppm,
Messbereich Temperatur: -10 - 50 °C,
Messbereich Feuchte: 0 - 95 %rH.
Toleranz CO2: +/- 35 ppm +/-3% des Messwertes.
Toleranz Temperatur: +/- 1K.
Toleranz Feuchte: +/- 2% bei 25°C und 10-90% rH.
PID-Regler bedarfsgerechten Regelung der Lüftung in
Abhängigkeit des CO2-Gehalts.
Durch das Luftentnahmerohr strömt die Luft über
den Sensor und zurück in den Luftkanal.
Das Messprinzip beruht auf nichtdispersiver Infra-
rottechnik mit automatischer Selbstkalibrierung.
Wartungsfrei. Mit unverlierbarem Drehdeckel.
8 Deckelpositionen wählbar.
3 konfigurierbare Analogausgänge 1 - 10 V DC.
Spannungsversorgung: 19 - 26 V AC/DC,
Stromaufnahme: DC 38 mA, AC 61 mA.
Gehäuse: Unterteil: PBT, Farbe ähnl. RAL 7016.
Deckel: PC, Farbe ähnl. RAL 7016.
Ring: PBT, Farbe ähnl. RAL 1003.
Schutzart: IP 20 Sensorgehäuse, IP65 OPP-SENS Gehäuse.
Zugentlastung: 2 x M16 und 2 x M12.
Schnellverdrahtung durch abnehmbare Federklemmen.
Leitungsquerschnitt 0,2-1,5 mm².
Endwiderstand über Dip-Schalter.
Minimale Strömungsgeschwindigkeit 1m/s.
Zulässige Umgebungsbedingungen: - 10°C bis 50°C.
0 – 95 %RH (nicht kondensierend).
Datenblatt Nr. 14140
Zum Einbau in Luftkanal.
Messbereich CO2: 0 - 5.000 ppm,
Messbereich Temperatur: -10 - 50 °C,
Messbereich Feuchte: 0 - 95 %rH.
Toleranz CO2: +/- 35 ppm +/-3% des Messwertes.
Toleranz Temperatur: +/- 1K.
Toleranz Feuchte: +/- 2% bei 25°C und 10-90% rH.
PID-Regler bedarfsgerechten Regelung der Lüftung in
Abhängigkeit des CO2-Gehalts.
Durch das Luftentnahmerohr strömt die Luft über
den Sensor und zurück in den Luftkanal.
Das Messprinzip beruht auf nichtdispersiver Infra-
rottechnik mit automatischer Selbstkalibrierung.
Wartungsfrei. Mit unverlierbarem Drehdeckel.
8 Deckelpositionen wählbar.
3 konfigurierbare Analogausgänge 1 - 10 V DC.
Spannungsversorgung: 19 - 26 V AC/DC,
Stromaufnahme: DC 38 mA, AC 61 mA.
Gehäuse: Unterteil: PBT, Farbe ähnl. RAL 7016.
Deckel: PC, Farbe ähnl. RAL 7016.
Ring: PBT, Farbe ähnl. RAL 1003.
Schutzart: IP 20 Sensorgehäuse, IP65 OPP-SENS Gehäuse.
Zugentlastung: 2 x M16 und 2 x M12.
Schnellverdrahtung durch abnehmbare Federklemmen.
Leitungsquerschnitt 0,2-1,5 mm².
Endwiderstand über Dip-Schalter.
Minimale Strömungsgeschwindigkeit 1m/s.
Zulässige Umgebungsbedingungen: - 10°C bis 50°C.
0 – 95 %RH (nicht kondensierend).
Datenblatt Nr. 14140
